更新時間：2022-11-11 點擊:5917次一、設備概述

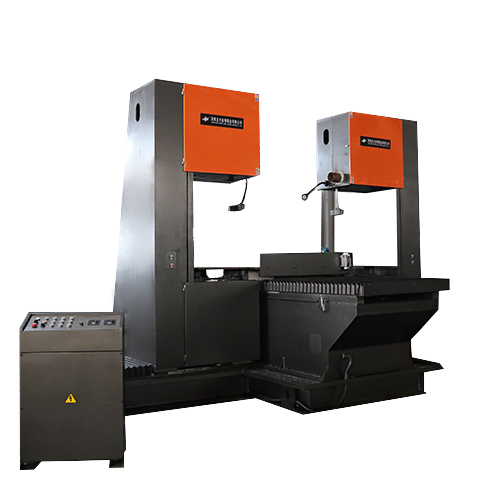

本機床采用雙機頭雙立式鋸切機構，工作床臺移動，單側鋸架居中同步移動。操作方便，切削效率高，精度好，是碳素坯料兩側齊頭鋸切專用設備。（適用于石墨、陽極、碳素的高速切割）
二、機床各部分功能介紹：
1、底座：底座是用5mm優質鋼板及合理的加強筋等焊接而成，經振動處理，焊接變形小，主要用來安裝機床的各個部件。
2、主傳動：機床的主傳動系統由主電機、高速主軸，主動輪、從動輪、皮帶輪等組成，主軸與主動輪采用直接連接，傳動平穩，無沖擊。主動輪的轉速通過變頻器調節，可得多種轉速度，以滿足不同規格的材料的鋸切。
3、鋸架：鋸架是一個弓形結構，分為上、下鋸架盒，安裝鋸輪，鋸輪包膠；鋸架采用優質鋼板，通過合理的加強筋組焊而成，振動時效后將焊接應力重新分布和消除，從而保證了鋸架的穩定性。主傳動系統、液壓漲緊系統、導向系統均安裝在鋸架上；機床工作時，鋸輪順時針轉動。
4、導向裝置：本機床的導向分為上導向臂和下導向臂。導向座側面均采用硬質合金導向，背面采用軸承導向，可有效確保導向的穩定性，延長鋸條的使用壽命。
5、鋸條張緊裝置：液壓漲緊閥安裝在鋸架的下端，帶鋸條裝入主動輪、從動輪后，液壓漲緊。
6、電氣控制系統：本機床設計一單獨電氣控制柜，所有電氣元件均安裝在電氣柜中，電箱具備降溫散熱功能，做到無塵處理。
7、B型三槽皮帶輪。
三、主要技術參數：
主電機功率：15KW
鋸切高度：850mm
喉深：600mm
鋸條線速度：800-2000m/min
機頭單側移動行程：600mm
單側移動方式：手動絲杠
機頭定位方式：手動
送料切割進給方式：伺服絲杠
進給方向行程：1000mm
進給速度：無極調速（建議100-180mm/min)
鋸條張緊方式：液壓
定位方式：手動，配備紅外線輔助對刀
四、性能特點：
1、鋸條線速度500-2000米/分鐘變頻調速，采用變頻器控制，調節方便，啟動無沖擊，延長鋸條、減速機、鋸輪等傳動部件使用壽命；切割進給采用伺服電機驅動，結構穩定，操作方便。
2、主傳動采用15KW變頻電機，動力強勁，性能可靠，傳動機構經過精密動平衡校正，運轉平穩可靠。
3、采用鋸條作為切割刀具，配合合理的鋸帶導向裝置，有效的延長鋸帶壽命。傳動件精密平衡矯正，減少震動，鋸切速度平穩，此精密系統可防止鋸條非正常破壞，達到理想鋸切效果。
4、采用高效節能設計簡潔之電路，電氣箱優異的空間，不僅確保機器低故障率且方便維修、節省時間；具有循環冷卻、過載保護等。
5、為了保證機器運行的可靠性，本機上的鋸條、導軌、電器元件、液壓元件均為國內外知名品牌的優質產品。
